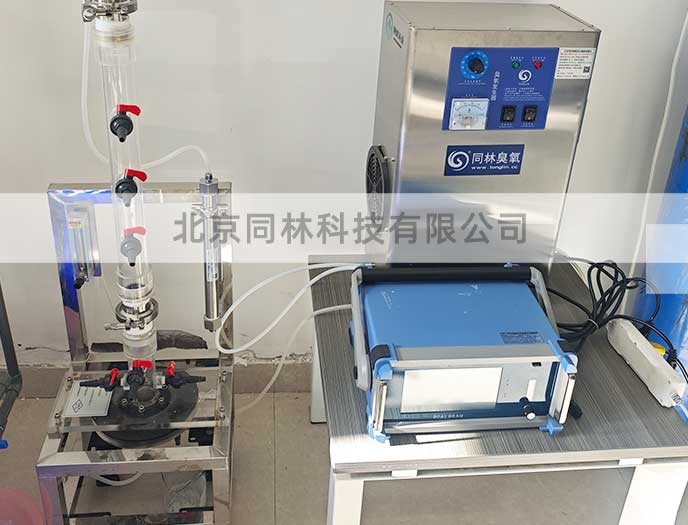

对于首次接触臭氧研究的科研人员或工程师而言，搭建一套安全、可靠且精准的实验系统是成功的第一步。臭氧作为一种强氧化剂，广泛应用于水处理、空气净化、材料合成和高级氧化工艺等领域。本文将系统性地介绍搭建臭氧实验平台的五大核心部件，并结合典型实验推荐浓度与产量参数，助您高效入门。

 第一部分：系统的“骨骼”——五大核心部件详解

一个完整的臭氧实验系统可类比为人体，各部件协同工作，缺一不可。

1. 心脏：臭氧发生器

作用：将氧气转化为臭氧，是系统的动力源。

技术与选型：

    介质阻挡放电法（DBD）：很常见，通过高压放电产臭氧，浓度和产量可精确调节，适合绝大多数实验室研究。

    紫外法：利用185nm紫外光分解氧气，产臭氧浓度较低（通常＜1%），适用于低浓度需求或特定光化学实验。

关键参数：臭氧产量（g/h） 和 出口气体中臭氧浓度（wt%，或mg/L）。两者需共同考虑。

2. 肺腑：气源与预处理系统

作用：提供洁净、干燥的“呼吸”气体。

配置要点：

    气源选择：高纯氧气（≥99.9%） 能产生高浓度和产量的臭氧，是大多数研究的首选。干燥无油空气（需配备高性能空压机和干燥机）则成本更低，适合浓度要求不高的应用。

    预处理：有条件的情况下配置 除油、除水、除尘的三级过滤器。水汽和颗粒物会毒化发生器放电管，导致臭氧产量急剧下降和器件损坏。

3. 眼睛：臭氧浓度监测仪

作用：实时“看见”并量化臭氧，是实验数据准确性的保证。

技术与选型：

    紫外吸收法检测仪：行业金标准，测量精确，响应快速，可直接显示浓度值（g/m³, mg/L等）。

    电化学传感器：成本较低，但存在漂移和交叉干扰，多用于安全报警，不建议用于精确计量。

重要提示：监测仪应安装在发生器出口和反应器出口，以同时测量进口浓度和剩余浓度，计算臭氧消耗量。

产品推荐：北京同林3S-J5000、德国BMT965ST

4. 肠胃：反应装置与接触系统

作用：臭氧与目标物发生反应的“场所”。

类型选择：

    气-液反应（如水处理）：选用有机玻璃鼓泡塔反应器。臭氧气体通过底部的气体分布器形成微小气泡，与液体充分接触。烧杯类需配套磁力搅拌器增强混合。

    气-固反应（如催化剂评价、材料改性）：选用固定床石英管反应器。样品装填在管中，臭氧气体流过床层进行反应。需配备管式炉进行温度控制。

材质：所有接触臭氧的部件（管路、接头、阀门）必须耐腐蚀，推荐使用聚四氟乙烯（PTFE）、氟橡胶、不锈钢316L或玻璃。

5. 肾脏：尾气安全处理装置

作用：分解未反应的臭氧，保护人员和环境安全，是实验室安全的生命线。

技术与选型：

    臭氧催化分解器：有效、可靠的方法，通过催化剂将臭氧彻底分解为氧气，破坏效率＞99%。强烈推荐作为首选。

    化学吸收法：使用碘化钾或硫代硫酸钠溶液进行吸收，适用于极低流量，需定期更换废液，可能产生二次污染。

铁律：任何情况下，臭氧尾气都不得直接排入室内或普通通风管道。

 第二部分：实验做什么？——典型实验与设备参数推荐

以下结合常见研究方向，给出具体的设备配置思路。

实验一：臭氧氧化降解水中有机污染物（高级氧化工艺基础研究）

实验目标：研究臭氧单独氧化，或与H₂O₂/UV/催化剂联用（O₃/H₂O₂, O₃/UV等）对特定污染物（如染料、抗生素）的降解效能与动力学。

推荐系统配置：

    臭氧发生器：产量 1-5 g/h，浓度可调范围 2-5% (wt)。此范围足以处理1-3L反应液，并便于探究不同臭氧投加量的影响。

    反应器：1-3L鼓泡塔反应器，带钛曝气头。

    监测：进出口双点位紫外臭氧检测仪。

    关键：配备在线pH计、ORP计，并预留H₂O₂投加和UV灯插入口。

   产品推荐：北京同林3S-T10臭氧发生器，M1000臭氧发生器

实验二：臭氧催化氧化（催化剂性能评价）

实验目标：评估自制催化剂（如负载型金属氧化物）在臭氧氧化VOCs或水中有机物时的活性与稳定性。

推荐系统配置：

    臭氧发生器：产量 0.5-2 g/h，浓度可调范围 1-1000-ppm。固定床反应器气体流量通常较小。

    反应器：石英管固定床反应器（内径10-20mm），连接精密温控管式炉。

    监测：除臭氧浓度外，需连接在线气相色谱（GC）或总有机碳（TOC）分析仪，以定量分析反应物和产物。

    产品推荐：UV-M2紫外臭氧发生器

实验三：臭氧消毒/杀菌效果研究

实验目标：确定臭氧对细菌、病毒的灭活效率，研究CT值（浓度×时间）。

推荐系统配置：

    臭氧发生器：产量 0.1-1 g/h，浓度可调范围从低浓度0.1%到中浓度3%。需要能稳定产生较低浓度。

    反应器：密闭的、带混合的气液接触装置，或用于空气消毒的气体接触舱。

    监测：高精度的臭氧监测仪至关重要，因为CT值是关键参数。

    安全：生物实验需在生物安全柜中进行，并确保尾气彻底分解。

     产品推荐：M1000臭氧发生器

实验四：材料表面臭氧改性

实验目标：利用臭氧的强氧化性对高分子膜、碳材料等进行表面亲水性或官能团改性。

推荐系统配置：

    臭氧发生器：产量 1-30 g/h，浓度可调范围宽（1-10%）。可能需要较高浓度以实现快速表面反应。

    反应器：小型密闭腔室或流通式反应盒，确保样品暴露均匀。

    表征：系统需方便与后续的表征设备（如接触角测量仪、XPS能谱仪）衔接。

    产品推荐：M1000臭氧发生器 、德国BMT 803N，加拿大Atlas P30

 第三部分：安全总则与集成建议

1.  环境：整个系统应置于通风良好的通风橱内，并安装臭氧泄漏报警器（设定值≤0.1 ppm）。

2.  集成：使用质量流量控制器（MFC） 精确控制气源流量，这是稳定臭氧产量的关键。所有管路连接务必做好气密性检查。

3.  个人防护：实验人员需配备防臭氧口罩、护目镜，并知晓臭氧吸入过量后的症状（如呼吸道刺激）和应急处理措施。

4.  始于规划：搭建前，明确您的实验目的、所需臭氧很大投加量、反应器类型和安全边界，再据此反推各个部件的规格。

总结，首次搭建臭氧实验系统，应秉持“安全第一，精准为要”的原则。从发生器、气源、监测、反应器到尾气处理五大部件扎实构建，并根据具体实验类型选择匹配的浓度与产量参数。一个设计良好的系统不仅是实验成功的工具，更是探索臭氧这一强大而独特分子的可靠伙伴。
