1、平台综述：

工业废水高效处理中试科研平台主要用于评价O3/电催化；O3/颗粒催化剂；O3/UV；O3/H2O2；O3/微纳米气泡对废水处理的性能效果，主要包含臭氧发生及传输、液体进料、高级氧化反应、臭氧尾气破坏、COD检测和PLC集成等几大系统。装置主体含三平行高级氧化反应器及配套的臭氧进气管路和废水进料管路， 同时配套相应的臭氧气体浓度和液相溶解臭氧浓度检测仪，实现对臭氧浓度的实时测量。

装置中气体质量流量计和计量泵等关系到该装置稳定性、精确度的设备和仪器均采用国内外主流一线产品。所有仪表、流量计量程和精度应该满足实际测试需要。所有管件、阀门、反应器和控制器等，根据设计条件要求合理选择材质，尤其注意臭氧等腐蚀性气体对装置的腐蚀。

整套装置采用西门子PLC软件实时监测和控制。流量计、浓度检测仪表和计量泵等配套数据采集模块均带有通讯接口，以完成对试验装置的控制和数据采集。所监测的参数包括但不限于压力、流量和浓度等，并能根据需要设置和修改相关工艺参数及报警限；若PLC系统发生故障时，仪表操作人员可依传统仪表使用方法直接操作仪表。

整套装置具有走向清晰、结构紧凑、方便操作和维修、运行安全稳定及测试性能可靠等特点。

2、平台要求：

（1）反应器采用有机玻璃；连接管路大体为不锈钢材质。

（2）使用钛金属曝气头。

（3）曝气盘可拆卸，可清洗、更换。

（4）反应器设置预混区。

（5）所有与气象、液相接触的管道、设备等应具备防臭氧腐蚀功能。

（6）框架带滚轮设计。

（7）设计防回水。

（8）设计气液分离和排气装置。

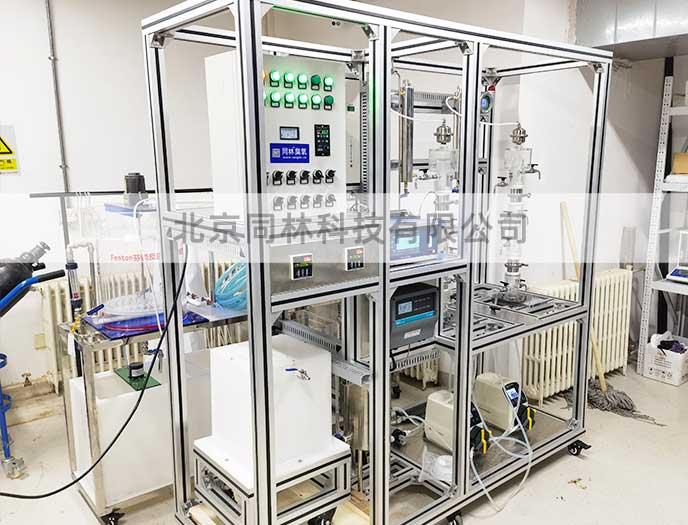

装置图仅供参考

 3、仪器参数：

3.1臭氧发生器1台：臭氧产量：10g/h；臭氧浓度：高精度十档位可调，数字按键，每个档位有独立的LED指示灯。采用进口双石英臭氧放电管，每个档位的精度均可达到±0.6%；耐压≥0.05MPa。臭氧浓度可调范围：20-140mg/L。

臭氧尾气分解器2台；处理量＜10g/h，分解效率≥99%。采用耐潮性催化剂，不得用加热式。

3.2臭氧泄露报警器1台：量程：0-10ppm；分辨率：0.01MPa，可设置报警点，超过报警点时，有声光报警。

3.3臭氧在线检测仪1台：功能：测臭氧进气浓度；量程范围：0-200mg/L；显示分辨率：0.01mg/L；检测流量计右置，方便右手操作；可在通臭氧时自动校零；蓝色机身可便携可支架；输入气体流量：1L/min；检测仪原理：双光度紫外吸收法；触屏操作，有数据存储，存储U盘置于前面板易于插拔，可导出数据，带自动校零和手工校零功能；具有校零、设置、参数、调试四个模块；界面显示进气流量L/min，以及当前产量g/h。可以手动设置流量，也可以外接电子流量计。独特的防水设计，即使进水也可恢复如初。SUVL智能光控系统，可以使得测试光稳定、持久。

3.4臭氧尾气在线检测仪1台：功能：测臭氧尾气浓度；量程范围：0-50mg/L ；显示分辨率：0.01mg/L；检测精度：0.3%FS；检测仪原理：双光度紫外吸收法；触屏操作，有数据存储，导出功能，带自动校零和手工校零功能；有独特的耐潮设计，可准确测量臭氧尾气，稳定性更好。

3.5干燥除水除尘装置1台：通过2级过滤和两级冷凝除水；可自动排水。不同于化学除湿会损耗臭氧，此装置为纯物理原理，不消耗臭氧，不影响臭氧检测。

3.6电催化臭氧反应器1台：有效容积：3L（防腐有机玻璃材质）；设计取样口、溢水口、尾气排放口、排水口、催化剂承托筛板、钛曝气盘；电催化阳极：钛涂钌铱；电催化阴极：钛；极板间距可调；配置电流/电压可调式直流电源；混合方式：微孔曝气；要求密封性好，不得有臭氧泄露。

3.7 UV/O3/H2O2反应器1台：有效容积：3L （防腐有机玻璃材质）；内置UV灯，可催化臭氧；联合H2O2高级氧化；混合方式：曝气/微纳米气泡；两种

3.8微纳米臭氧反应器1个：有效容积：3L （防腐有机玻璃材质）；设计取样口、溢水口、尾气排放口、排水口、催化剂可拆承托筛板；混合方式：曝气/微纳米气泡；两种曝气方式可以一键切换。

3.9 微纳米气泡发生器1台：气泡粒径：30-100nm；最大压力0.4Mpa；功率：≤0.6KW；电压：220V；臭氧混气量：≤500ml/min；尺寸：≤450x4500x420mm；温度：0-60℃。触屏操作。

3.10 臭氧质量流量4台：量程：0-2L/min；分辨率：0.1sccm。需耐10%以上高浓度臭氧；显示仪有积算功能。

3.11 蠕动泵6台，可显示/控制流量，触屏操作；

3.12液体齿轮流量计3台，可计量100ml/min微小流量；流量计耐臭氧，耐腐蚀；

3.13 电磁流量计1个；PH计一个；

臭氧水中在线检测仪1个：量程：0-20mg/L和0-2mg/L可自由切换；分辨率：0.01mg/L

3.14 温度传感器2台；压力表3台；

3.15臭氧检测仪1台；DPD法测量，量程0-3mg/L，分辨率：0.01mg/L。

3.16压力传感器1台；要求耐高浓度臭氧。

3.17 PLC控制系统1套：可控制/设置各个电气，并可记录/导出数据

3.18配置原水箱，体积20L，材质316L，带可调式搅拌；设置液位计。

3.19配置清水箱，体积20L，材质316L，配液位计 做密封 带尾气处理

其他：臭氧报警、臭氧发生器控制，液位过高提示、压力温度显示。菜单选项包括：实时数据、控制界面、参数设置。主界面采用模拟图形，可直接点击相关电气图形控制。

3.20 COD检测仪1套：光源：LED（发光二极管），620 nm；测量范围：10. 0-5, 000 mg/L；国内外知名品牌。

3.21 采用撬装化设计，铝型材材质，底部带轮可移动。

3.22现场水电改造：电路要拉到设备附近。设备排水做管路到排水口。

3.23笔记本电脑1台。电脑安装臭氧计算类软件，如臭氧计算器、臭氧产量及浓度计算器软件软件等。软件需获得中华人民共和国国家版权局计算机软件著作权登记证书。软件可计算臭氧产量、臭氧投加量、臭氧浓度转换、臭氧溶解度、根据COD去除率计算臭氧投加量等。

3.24企业需有不少于3家近期为如清华大学、北京大学、中科院等知名科研机构提供类似货物的经历，并能提供合同和实物照片。
