臭氧前驱工艺原理与工艺流程介绍

臭氧前驱工艺原理与工艺流程介绍

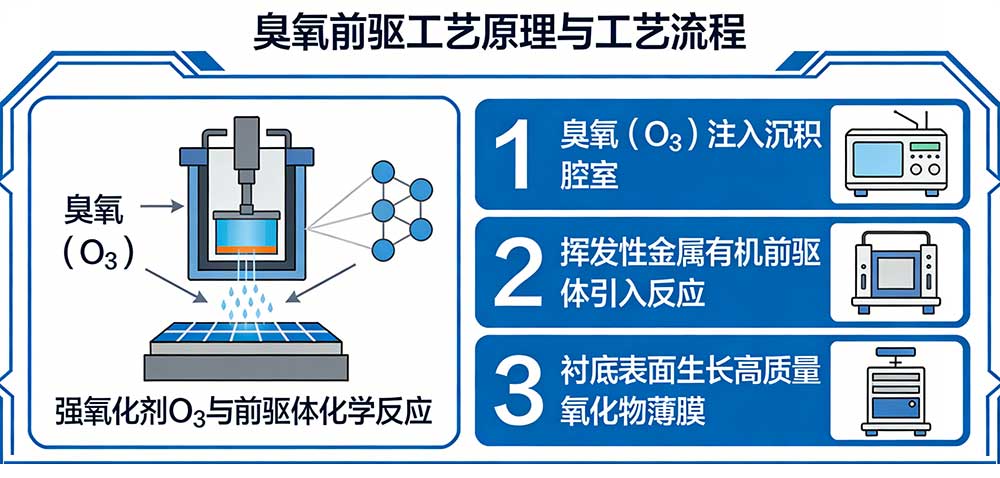

臭氧前驱工艺指使用 臭氧（O₃）作为一种强氧化剂，与挥发性金属有机前驱体在沉积腔室内发生化学反应，从而在衬底表面生长出高质量氧化物薄膜的技术。它主要指的是 原子层沉积（Atomic Layer Deposition, ALD）和部分化学气相沉积（CVD） 工艺。

一、原理与优势

原理：利用臭氧极强的氧化性，在相对较低的温度下，将吸附在衬底表面的金属有机前驱体分子彻底氧化，形成相应的金属氧化物，并去除有机物配体（以CO₂和H₂O的形式挥发）。

关键反应（以常见的ALD沉积Al₂O₃为例，前驱体为TMA）：

前驱体脉冲：Al(CH₃)₃ (g) + * (表面活性位点) -> Al(CH₃)₂* (吸附) + CH₄ (g)

臭氧脉冲：Al(CH₃)₂* (吸附) + O₃ (g) -> Al₂O₃ (膜) + CO₂ (g) + H₂O (g)

优势：

高质量薄膜：能生长出致密、均匀、纯度高的氧化物薄膜，碳杂质残留极低。

低温沉积：由于O₃活性高，许多材料可以在200°C甚至更低的温度下沉积，这对柔性电子、先进封装至关重要。

高生长速率/效率：对于一些材料（如Al₂O₃, HfO₂, ZrO₂），臭氧比水（H₂O）作为氧化源效率更高，单循环生长更快。

优异的台阶覆盖率：基于ALD的自限性表面反应，能在复杂三维结构上实现完美保形覆盖。

二、工艺流程（以典型的ALD循环为例）

整个过程在真空反应腔中进行，通过精确的时序控制气体脉冲。

一个完整的“臭氧-前驱体”ALD循环通常包含四个阶段：

阶段一：金属前驱体脉冲

1.注入：将一种气化的金属有机化合物（前驱体）脉冲通入反应腔。常用前驱体包括：

TMA （三甲基铝）用于Al₂O₃

TEMAH （四(乙基甲基氨基)铪）用于HfO₂

TEMAZ （四(乙基甲基氨基)锆）用于ZrO₂

四乙氧基硅烷 用于SiO₂

2.吸附：前驱体分子通过物理吸附和化学吸附，在衬底表面形成一层单层分子。由于表面活性位点有限，吸附会自发停止（自限性）。

3.吹扫：通入惰性气体（如N₂或Ar），将腔室内未反应的和物理吸附的多余前驱体分子彻底吹扫干净，防止其在腔体内发生不需要的气相反应。

阶段二：臭氧脉冲与反应（核心步骤）

1.注入：将含有一定浓度臭氧的氧气混合气体脉冲通入反应腔。臭氧浓度是关键参数，通常在100-300 g/Nm³范围内。

2.表面反应：臭氧分子与第一阶段吸附在表面的金属有机单层发生剧烈的氧化反应。

臭氧分解并提供高活性氧原子。

氧原子与金属原子成键，形成金属-氧-金属网络。

将有机物配体（如-CH₃）氧化成CO₂和H₂O等挥发性副产物。

3.吹扫：再次通入惰性气体，将反应副产物（CO₂, H₂O）以及所有残留的臭氧和氧气彻底吹扫出腔室。

以上“阶段一 + 阶段二”构成一个完整的沉积循环。每个循环只生长一层原子级别的薄膜（通常0.1埃到几埃）。通过重复这个循环几百到几千次，即可精确控制得到目标厚度的薄膜。

三、关键设备与技术要点

1.臭氧输送系统：

臭氧发生器：通常使用介质阻挡放电法从高纯氧气中产生。浓度稳定性至关重要（推荐北京同林科技的3S-T10臭氧发生器、Atlas P30臭氧发生器、803N臭氧发生器）。

抗腐蚀管路：必须使用不锈钢、PTFE（特氟龙）或PVDF 等耐臭氧腐蚀的材料，普通橡胶或塑料会迅速老化。

短路径与加热：管路应尽可能短，并可能需加热以防止臭氧冷凝和分解。

2.精确的时序控制器：ALD工艺的本质是时间序列控制，每个脉冲和吹扫的时间（通常在0.1秒到数秒）必须高度精确和可重复。

3.温度控制：衬底温度需要精确控制，它影响前驱体的吸附、反应速率和薄膜质量。臭氧工艺允许的窗口较宽。

尾气处理：

4.臭氧破坏装置：未反应的臭氧具有强毒性，必须通过热分解器（>300°C）或催化分解器（北京同林科技F2臭氧尾气分解器）将其完全转化为氧气后才能排放。

前驱体捕集：未反应的前驱体通常需要冷阱或专门的洗涤器处理。

5.安全性：臭氧是剧毒气体（TLV为0.1 ppm），系统必须严格密封，并配备臭氧泄漏监测仪（北京同林科技3S-J10）。

四、主要应用

高k栅介质：在逻辑芯片中沉积HfO₂, ZrO₂, Al₂O₃等。

DRAM电容介质：沉积Al₂O₃, ZrO₂, TiO₂等，用于制造高容量、低漏电的柱状电容器。

薄膜封装层：在OLED显示器和柔性电子中，沉积致密的Al₂O₃或SiO₂薄膜作为水氧阻挡层。

阻变存储器（RRAM）：沉积用作阻变层的氧化物薄膜（如HfOₓ, TaOₓ）。

表面钝化层：在太阳能电池或传感器表面沉积保护/钝化膜。

总结

臭氧前驱工艺的核心流程是一个高度可控、循环进行的表面自限性化学反应过程。它通过交替脉冲金属有机前驱体和臭氧，并在每次脉冲后用惰性气体吹扫，从而实现了在原子尺度上逐层生长高质量的氧化物薄膜。臭氧在其中扮演了“高效清洁工”和“建筑工”的双重角色，既能提供氧原子构建晶格，又能将有机物残基彻底“燃烧”清除，这是其能获得高质量薄膜的根本原因。
