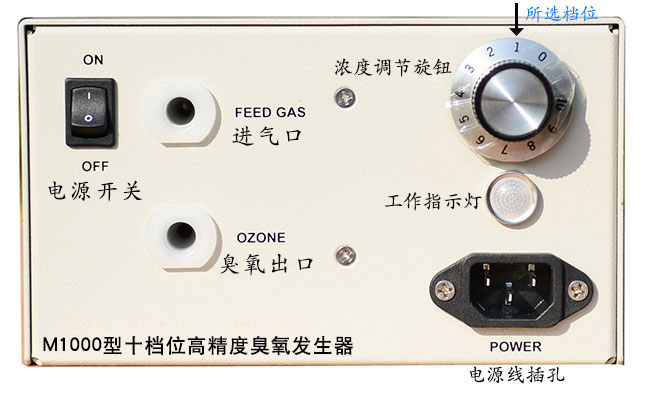

工作原理及组成

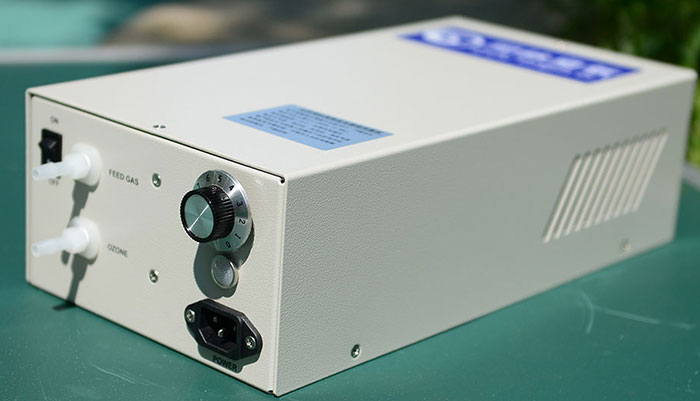

本设备为北京同林M系列高精度臭氧发生器，核心部件为进口部件，具有精度高、稳定性好的特点。
本臭氧发生器采用双石英电晕放电技术，用空气或者制氧机（备选）、氧气瓶产生的高浓度氧气为气源，通过高频放电产生臭氧，并且通过精准控制，可实现10个档位的浓度调节，特别适合高精度臭氧实验用途。

名    称	臭氧发生器
型    号	M1000型，M2000型
臭氧产量	1g/h
档位调节	1-10档
额定电源	220V 50Hz
进气压力	0.01-0.03Mpa
进气量	0.05-1.2L/min
安装方式	平放或壁挂
冷却方式	风冷
使用气源	洁净干燥空气或者纯氧
功    率	50W
外型尺寸	370*185*110(长x宽x高)
重    量	2.8kg
连续工作时间	1000h

1、该系列臭氧发生器采用晶闸逆变技术，由陡变电场放电产生臭氧，放电室由纯进口双层脱羟石英结构管状发生器组成。模块化电路；介电元件、连接件和管道等采用抗氧化器件，不易氧化，工作寿命长；电晕面积大，温度低，臭氧浓度大幅提高。寿命、性能指标和实际使用效果优于一般同类产品。

2、臭氧浓度十档位精准可调

3、臭氧产量≥1g/h

4、电源220V 50Hz

5、进气压力0.01-0.04Mpa

6、进气量0.03-2L/min

7、安装方式为平放或壁挂

8、冷却方式：风冷

9、超长寿命，稳定性好；防潮性能好；

10、功率50W

11、外型尺寸370*185*110mm(长x宽x高)

12、重量2.8kg

13、可连续工作时间≥1000h环境温度：温度0~35度

14、体积小，功耗低：国际先进水平的设计工艺和模块化的发生单元设计，决定了整机设备的紧凑性和节能性，体积只有同类产品的1/3－1/5。

15.、臭氧浓度范围：1-110mg/L.

16、采用双阻挡介质电晕放电高纯度臭氧，无杂质无金属粒子。

17、核心部件为进口，精度高、稳定性好

18、气源两用型，空气源和氧气源根据需要选择使用。

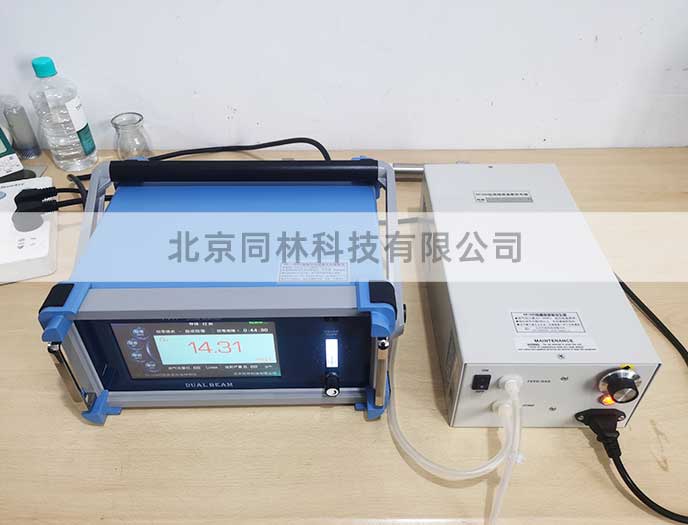

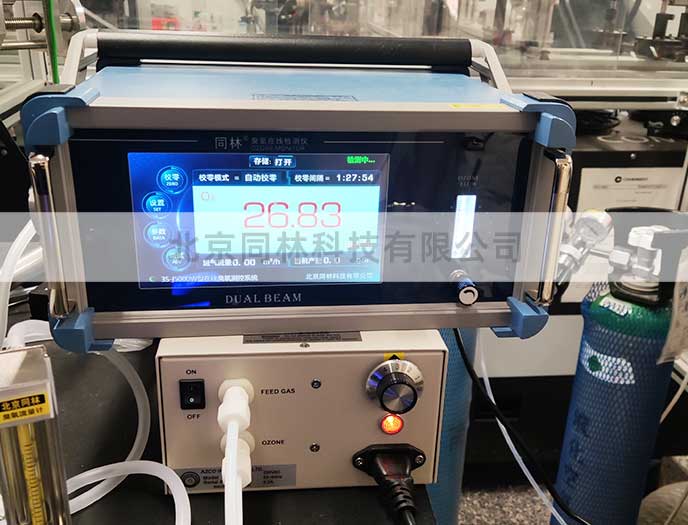

臭氧浓度测试：（紫外分光光度法）

氧气源臭氧浓度

氧气流量	1档mg/L	2档mg/L	3档mg/L	4档mg/L	5档mg/L	6档mg/L	7档mg/L	8档mg/L	9档mg/L	10档mg/L
30ml/min	40	43	46	50	52	54	62	68	72	80
60ml/min	36	40	43	48	49	50	57	61	65	70
120ml/min	22	25	29	32	34	37	45	51	57	64
250ml/min	12	13	15	18	18.6	23	30.6	36	42	50
500ml/min	6	8	8.5	10	11	12.3	17	21	25	30
750ml/min	4	4.8	5.5	6.8	7.5	8.3	12	15	18	22
1000ml/min	1.8	2	2.8	3.8	4.5	6.5	9	11.5	14	18

空气源臭氧浓度

空气流量	1档ppm	2档ppm	3档ppm	4档ppm	5档ppm	6档ppm	7档ppm	8档ppm	9档ppm	10档ppm
1000ml/min	392	416	475	547	587	656	802	845	947	1019

0191

说明：氧气压力为0.02Mpa，纯度为99.99%。空气为洁净干燥空气。
